WASPGUARD

Her düşüşte nöbette.

Oyun alanları ve suni çim spor sahaları için %100 geri dönüştürülmüş, çapraz bağlı polietilenden (XPE) üretilen şok ped sistemi. Darbeyi emer, suyu geçirir, yalıtır ve çürümez.

Teklif isteyin Teknik föyü indirin
  • EN 1177:2018 + A1:2023
  • CE
  • %100 geri dönüştürülmüş XPE
Kalkanı ve mızrağıyla WASPGUARD şok pedini koruyan arı maskotu

Ekipmanınıza göre kalınlık seçin

Ekipmanın serbest düşme yüksekliğini seçin; aracımız bu yükseklikte HIC değerini 1000'in altında tutan en ince WASPGUARD modelini gösterir.

Düşme yüksekliğine göre kalınlık seçin

1,80 m
Önerilen ürün WASPGUARD 40 Bu ürün için teklif isteyin

EN 1177:2018 + A1:2023, Yöntem 1'e göre; 24 mm suni çim ve 25 kg/m² kum dolgu ile test edilmiştir.

WASPGUARD kalınlıklarına göre kritik düşme yüksekliği
ModelKalınlıkKritik düşme yüksekliğiHIC
WASPGUARD 20 20 mm
1,03 m
 ≤ 1000
WASPGUARD 25 25 mm
1,23 m
 ≤ 1000
WASPGUARD 30 30 mm
1,53 m
 ≤ 1000
WASPGUARD 35 35 mm
1,79 m
 ≤ 1000
WASPGUARD 40 40 mm
2,04 m
 ≤ 1000
WASPGUARD 45 45 mm
2,25 m
 ≤ 1000
WASPGUARD 50 50 mm
2,46 m
 ≤ 1000
WASPGUARD 55 55 mm
2,83 m
 ≤ 1000

EN 1177:2018 + A1:2023, Yöntem 1'e göre 24 mm suni çim ve 25 kg/m² kum dolgu ile test edilmiştir. Değerler gösterge niteliğindedir; sistem tedarikçileri kendi kurulumlarının testini yaptırmakla yükümlüdür.

HIC ve kritik düşme yüksekliği

HIC (Head Injury Criterion), düşme anında başa gelen darbenin şiddetini ölçer. EN 1177, HIC değerinin 1000'i aşmadığı en yüksek düşme yüksekliğini kritik düşme yüksekliği olarak tanımlar.

Dört katman, tek bir amaç.

Bir WASPGUARD sistemi alttan üste dört katmandan oluşur. Her katmanın görevi farklıdır; güvenli bir yüzey, hepsinin birlikte doğru çalışmasıyla elde edilir.

  1. Suni çim

    Oyuncunun temas ettiği yüzey. Test sisteminde 24 mm hav yüksekliği kullanılmıştır.

  2. Kum dolgu

    Çimi sabitler ve yüzeyi dengeler. Test sisteminde 25 kg/m².

  3. WASPGUARD şok ped

    Düşüşün enerjisini emen katman. Suyu dikey olarak geçirir, zemini yalıtır ve kapalı hücre yapısıyla su emmez.

  4. Stabil, su geçirgen alt zemin

    Sıkıştırılmış, drenaja uygun taban. Sistemin düz ve dengeli kalmasını sağlar.

İki panel tasarımı, her sahaya bir çözüm.

WASPGUARD, düz ve puzzle kenarlı olmak üzere iki tasarımda üretilir. Panelin bir yüzüne standart olarak geotekstil kaplanır.

Düz panel

2,15 × 0,85 m

Geniş ve düzgün alanlarda daha az birleşim yeriyle hızlı serim.

Puzzle panel

2,10 × 0,83 m

Kendinden kilitli kenarlar yapıştırıcı gerektirmez. Paneller kaymaz ve gerektiğinde tek tek değiştirilebilir.

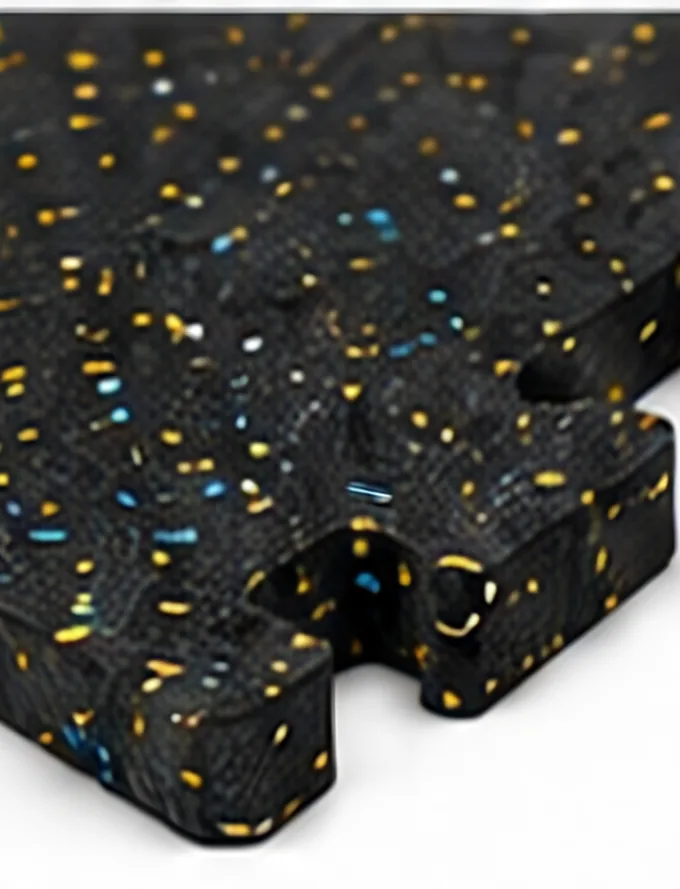

WASPGUARD puzzle panel kenarının yakından görünümü

Geotekstil seçenekleri

  • Tek yüzStandart
  • Çift yüzİsteğe bağlı
  • Geotekstilsizİsteğe bağlı
  • Yüksek dikey drenaj
  • Yüksek darbe emilimi
  • Hafif, kolay montaj
  • Boyutsal olarak kararlı
  • Isı yalıtımı sağlar
  • Çürümez, su emmez

Zemini güvenli kılan özellikler

  • Yüksek darbe emilimi

    Kapalı hücreli XPE yapısı, düşüşün enerjisini emerek başa gelen darbeyi sınırlar.

  • Mükemmel drenaj

    Yüksek dikey drenajla yağmurdan sonra yüzey hızla kullanılabilir hale gelir.

  • Hafif ve kolay montaj

    Hafif paneller kolay taşınır, hızlı serilir ve işçilik süresini kısaltır.

  • Uzun ömür

    Su emmez, çürümez ve boyutsal olarak kararlı kalır.

  • Geri dönüştürülmüş ve geri dönüştürülebilir

    %100 geri dönüştürülmüş XPE'den üretilir; ömrü sonunda yeniden geri dönüştürülür.

  • Çevre dostu

    Çevreye ve insan sağlığına zararlı bileşen içermez.

Suni çimin altında puzzle kenarlı WASPGUARD şok ped

Puzzle sistemi

  • Hassas kesilmiş puzzle kenarlar
  • Kendinden kilitli, kaymayan bağlantı
  • Yapıştırıcı gerektirmez
  • Kolay değişim ve bakım
  • Düzgün ve dengeli yüzey

Teknik özellikler

Malzeme
%100 geri dönüştürülmüş çapraz bağlı polietilen (XPE)
Hücre yapısı
Kapalı hücre
Kalınlık seçenekleri
20, 25, 30, 35, 40, 45, 50, 55 mm
Kalınlık toleransı
±3 mm
Yoğunluk
80 kg/m³ ±%10 (72–88 kg/m³)
Düz panel
2,15 × 0,85 m
Puzzle panel
2,10 × 0,83 m
Geotekstil
Tek yüz standart; çift yüz veya geotekstilsiz isteğe bağlı
Test
EN 1177:2018 + A1:2023, Yöntem 1
Test sistemi
24 mm suni çim, 25 kg/m² kum dolgu
İşaretleme
CE

Teknik dokümanlar

EN 11772018 + A1:2023CE

Sık sorulan sorular

Hangi kalınlığa ihtiyacım var?

Oyun ekipmanınızın serbest düşme yüksekliğine bakın. Kritik düşme yüksekliği bu değere eşit veya daha büyük olan en ince WASPGUARD modeli yeterlidir. Örneğin 1,80 m düşme yüksekliği için WASPGUARD 40 (kritik düşme yüksekliği 2,04 m) uygundur. Değerler 24 mm suni çim ve 25 kg/m² kum dolgulu test sistemi için geçerlidir.

HIC ne anlama gelir?

HIC (Head Injury Criterion), düşme sırasında başa gelen darbenin şiddetini gösteren ölçüdür. EN 1177'ye göre kritik düşme yüksekliği, HIC değerinin 1000'i aşmadığı en yüksek düşme yüksekliğidir.

Düz panel mi, puzzle panel mi seçmeliyim?

Düz paneller (2,15 × 0,85 m) geniş ve düzgün alanlarda daha az birleşim yeriyle hızlı serim sağlar. Puzzle paneller (2,10 × 0,83 m) kendinden kilitlidir; yapıştırıcı gerektirmez, kaymaz ve tek tek değiştirilebilir.

Geotekstil seçenekleri nelerdir?

Standart üretimde panelin bir yüzüne geotekstil kaplanır. Projenizin ihtiyacına göre çift yüzü geotekstilli veya geotekstilsiz üretim yapılabilir.

WASPGUARD su tutar mı?

Hayır. Kapalı hücre yapısı su emmez ve çürümez; pedler suyu dikey olarak geçirerek yüksek drenaj sağlar.

Ürün sertifikalı mı?

WASPGUARD, EN 1177:2018 + A1:2023 Yöntem 1'e göre test edilmiştir ve CE işaretlidir. Sistem tedarikçileri, kendi kurulumlarının testini yaptırmakla yükümlüdür.

Projenizi anlatın, doğru sistemi birlikte seçelim.

Alan büyüklüğünü, kullanım amacını ve ekipmanınızın düşme yüksekliğini paylaşın; size uygun ürünü ve teklifi hazırlayalım.

Teklif isteyin +90 532 481 81 04
